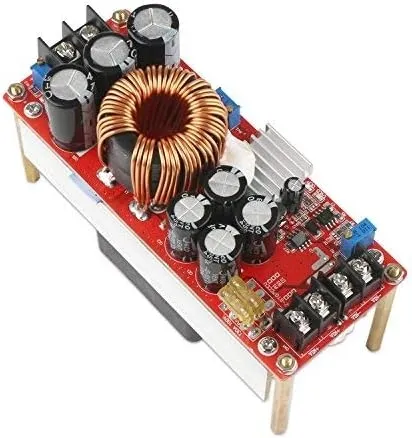

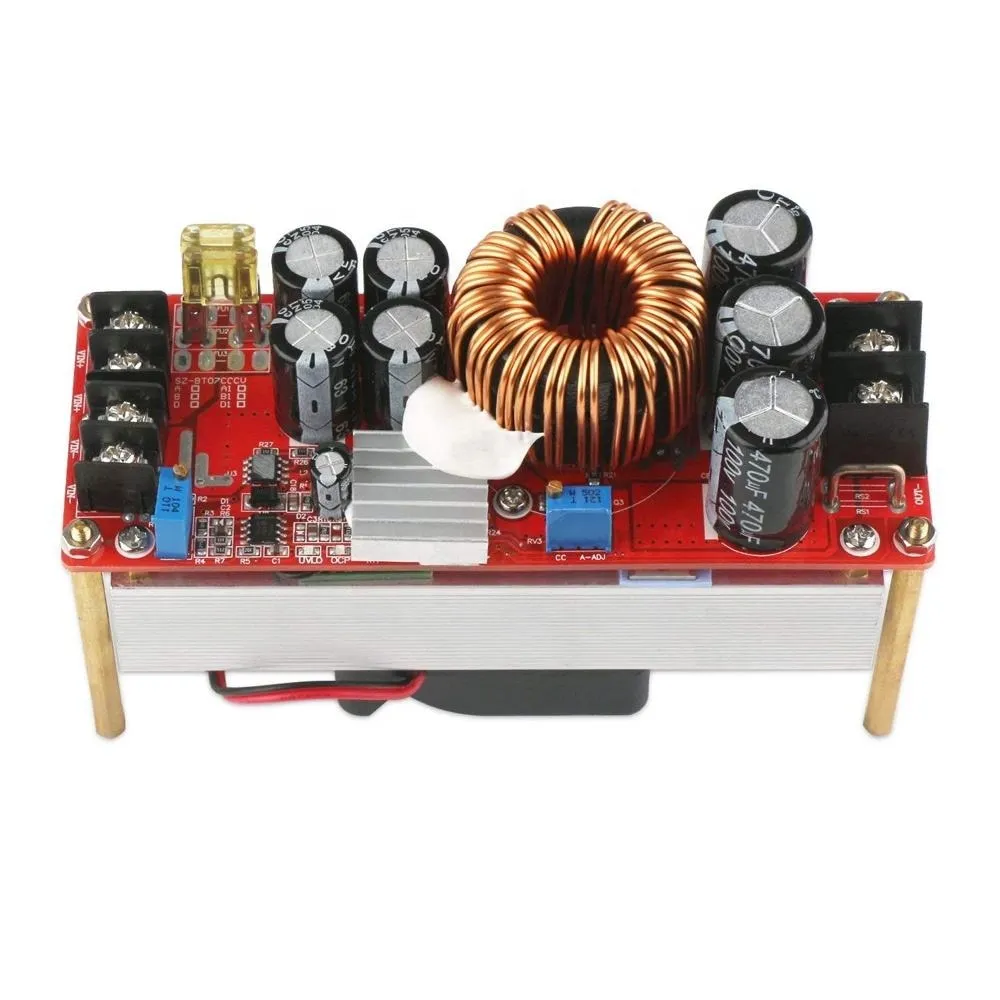

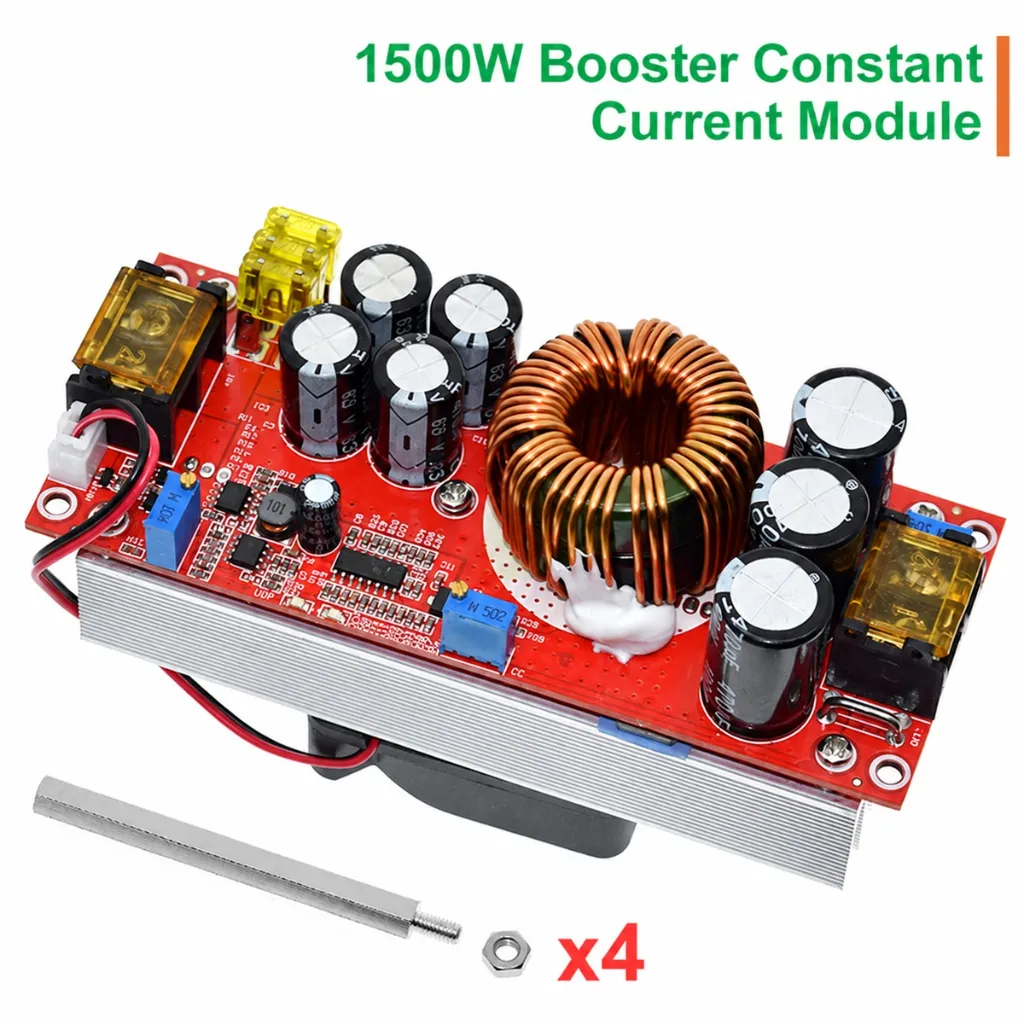

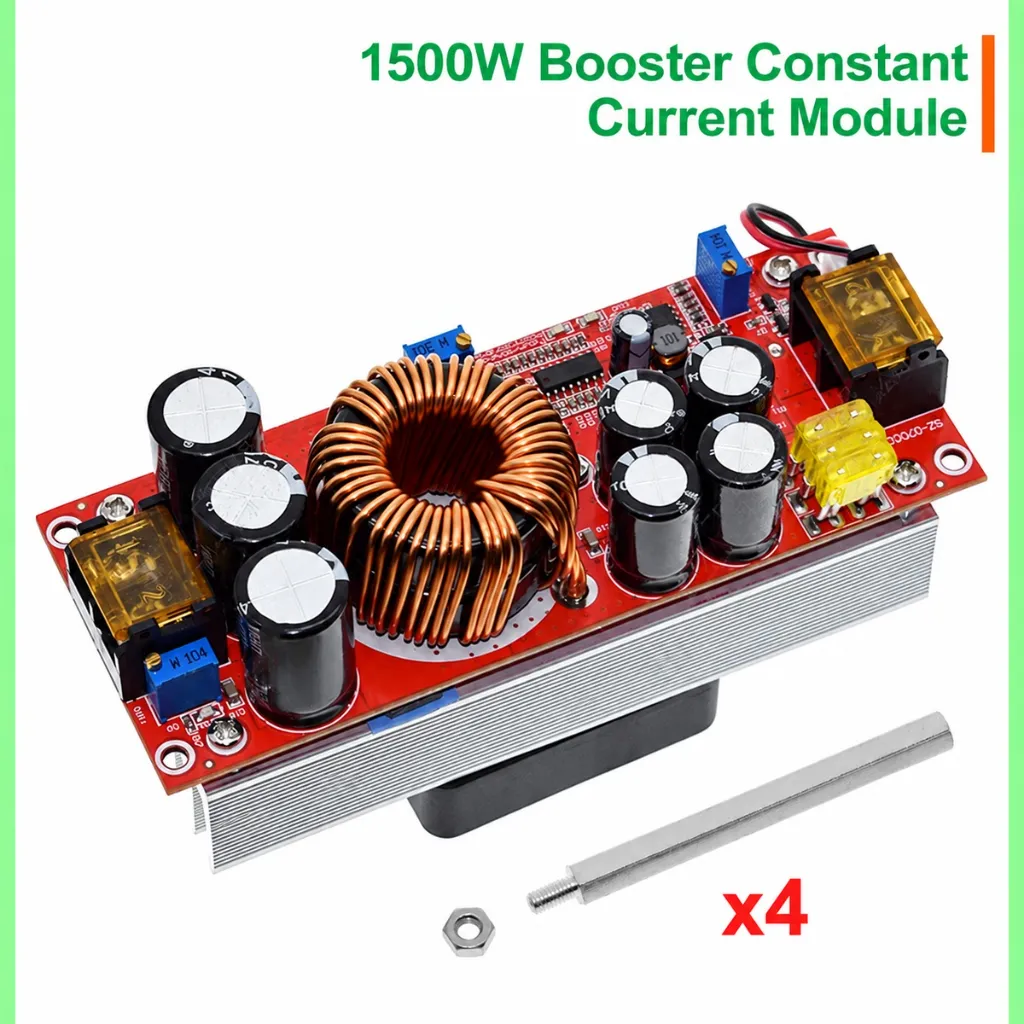

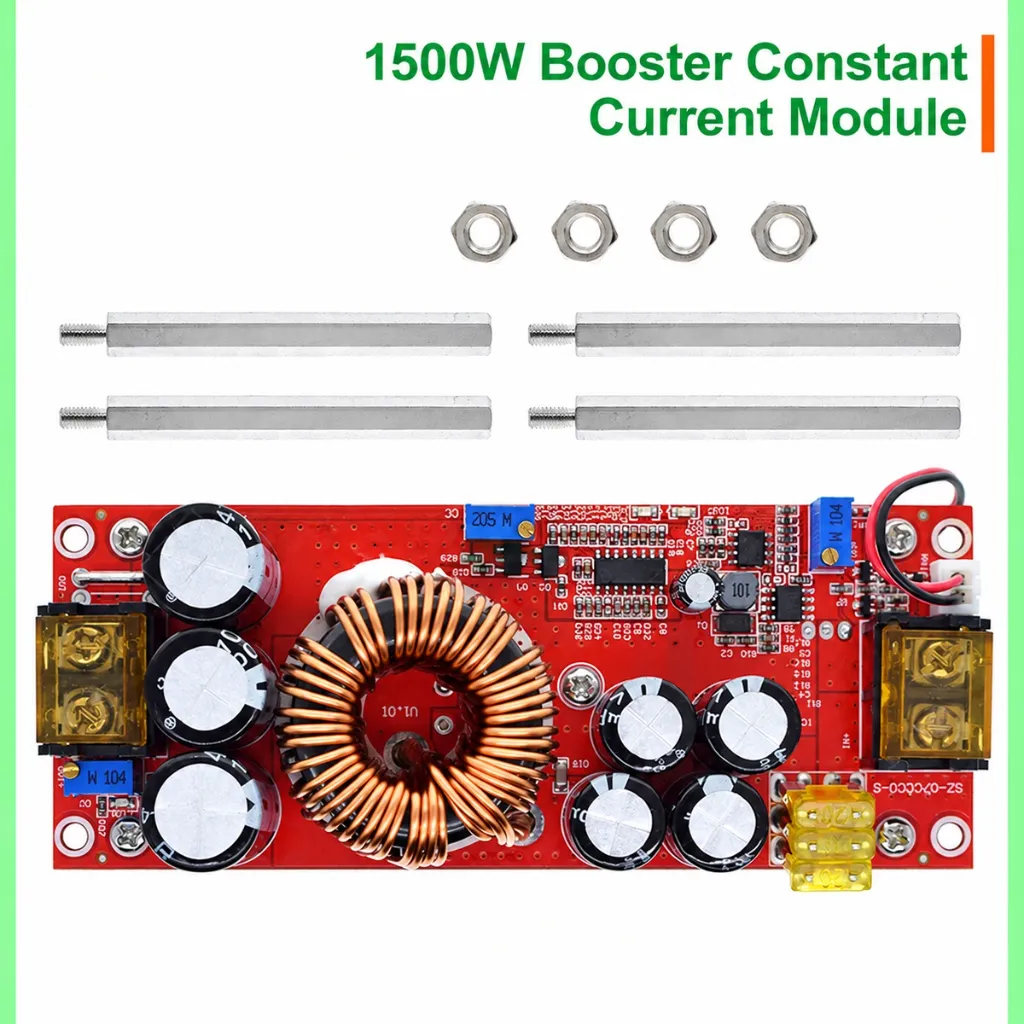

🔌 DC Voltage ကို မြှင့်တင်အသုံးပြုလိုသူများ၊ Battery Charging System၊ Solar Power System၊ High Power LED၊ DC Motor နှင့် DIY Electronics Project များအတွက် အသုံးဝင်သော **DC-DC Step-Up Boost Converter Module** ဖြစ်ပါတယ်။
✅ Output Voltage နှင့် Current ကို လိုအပ်သလို ချိန်ညှိနိုင်ပြီး Battery Low Voltage Protection၊ Reverse Polarity Protection၊ Overcurrent Protection နှင့် Short Circuit Protection များ ပါဝင်ပါတယ်။

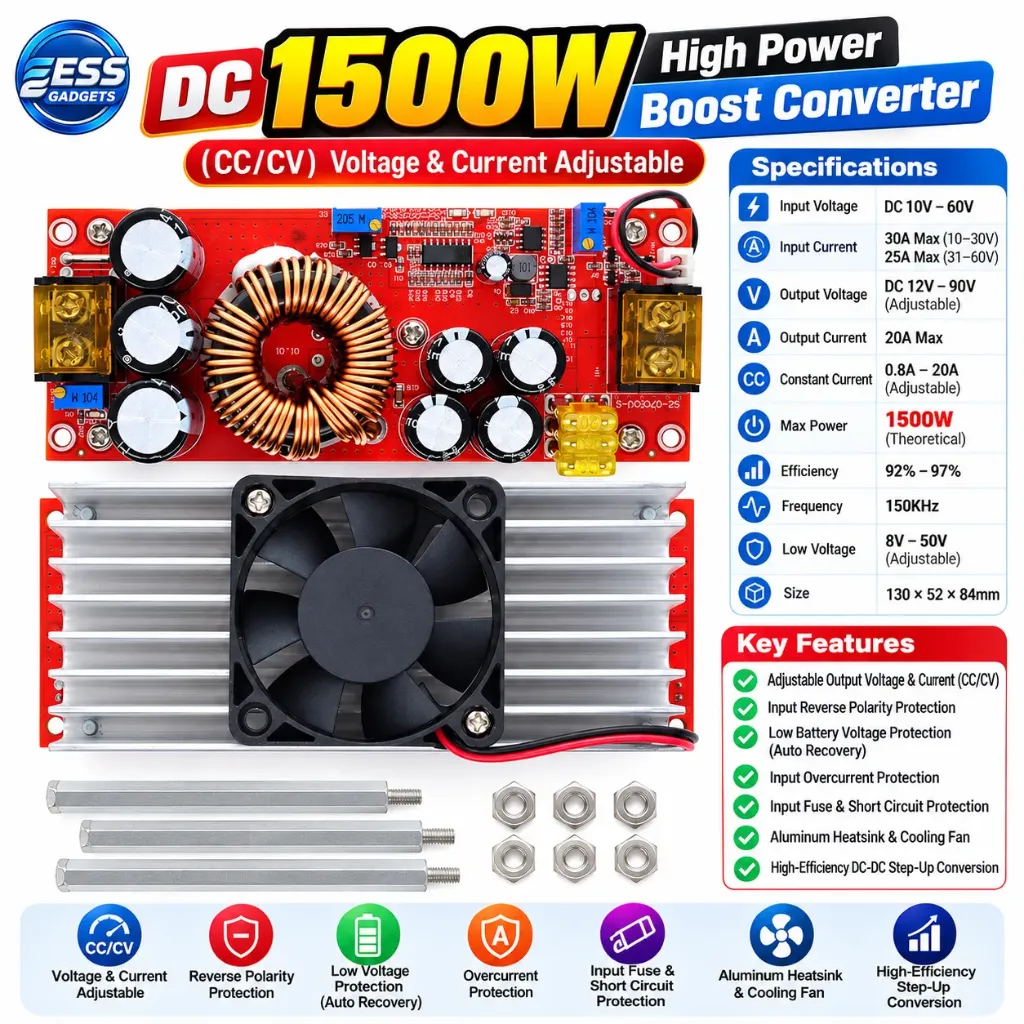

🔹 **Technical Specifications**
▪️ **Model** – SZ-BT07CCCV-D1
▪️ **Module Type** – DC-DC Non-Isolated BOOST Converter
▪️ **Input Voltage** – DC 10V–60V
▪️ **Input Current**
- DC 10V–30V → 30A Max
- DC 31V–60V → 25A Max
▪️ **Output Voltage** – DC 12V–90V (Adjustable)
▪️ **Output Current** – 20A Max (15A အထက်တွင် Cooling ပိုမိုလိုအပ်)
▪️ **Constant Current (CC)** – 0.8A–20A (±0.3A)
▪️ **Rated Power** – Up to 1500W (Maximum Theoretical Rating)
▪️ **Conversion Efficiency** – 92%–97%
▪️ **Operating Frequency** – 150KHz
▪️ **Low Voltage Protection** – 8V–50V (Adjustable)
▪️ **Standby Current** – 15mA (12V Input / 20V Output အခြေအနေ)
▪️ **Operating Temperature** – -40°C to +85°C (Cooling လိုအပ်နိုင်)

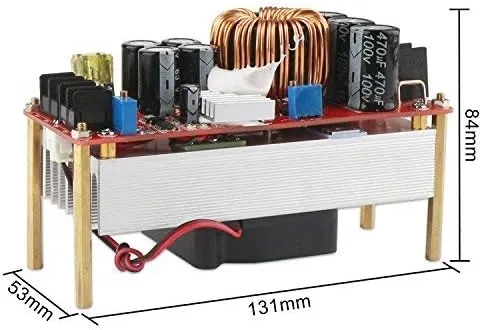

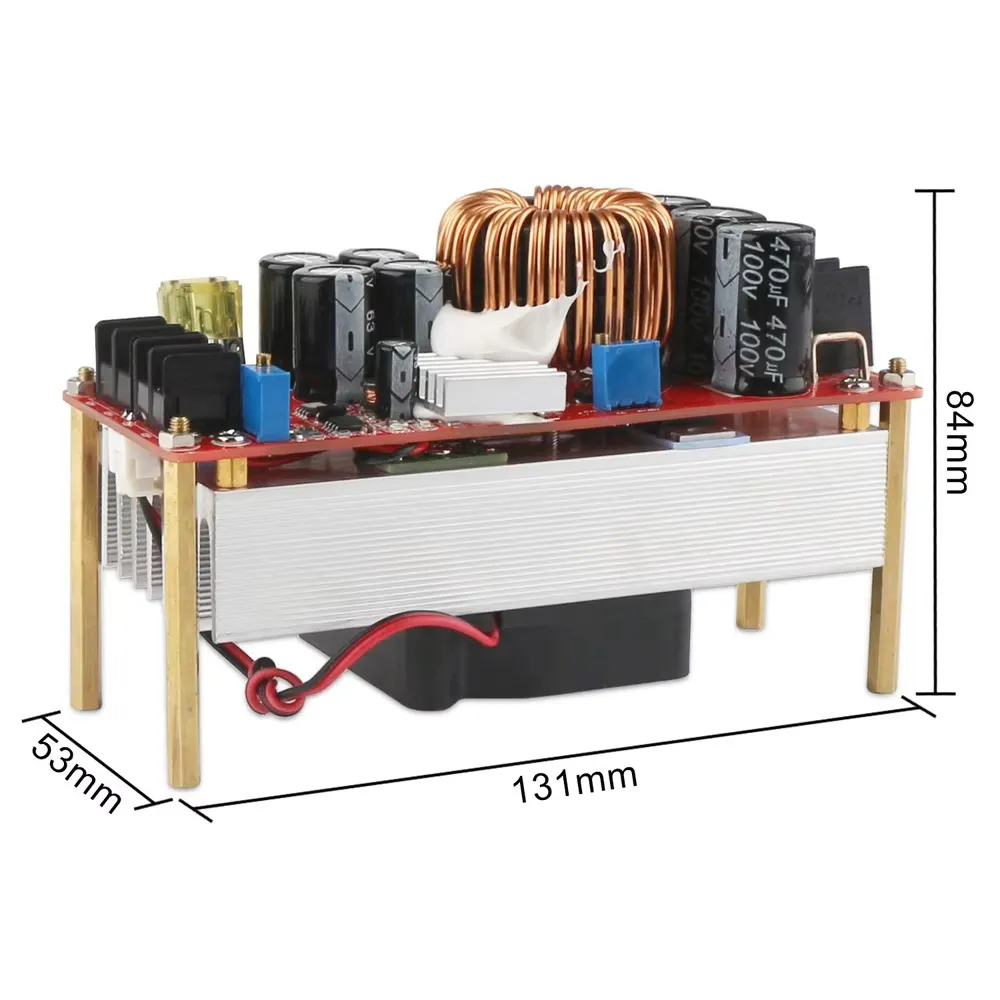

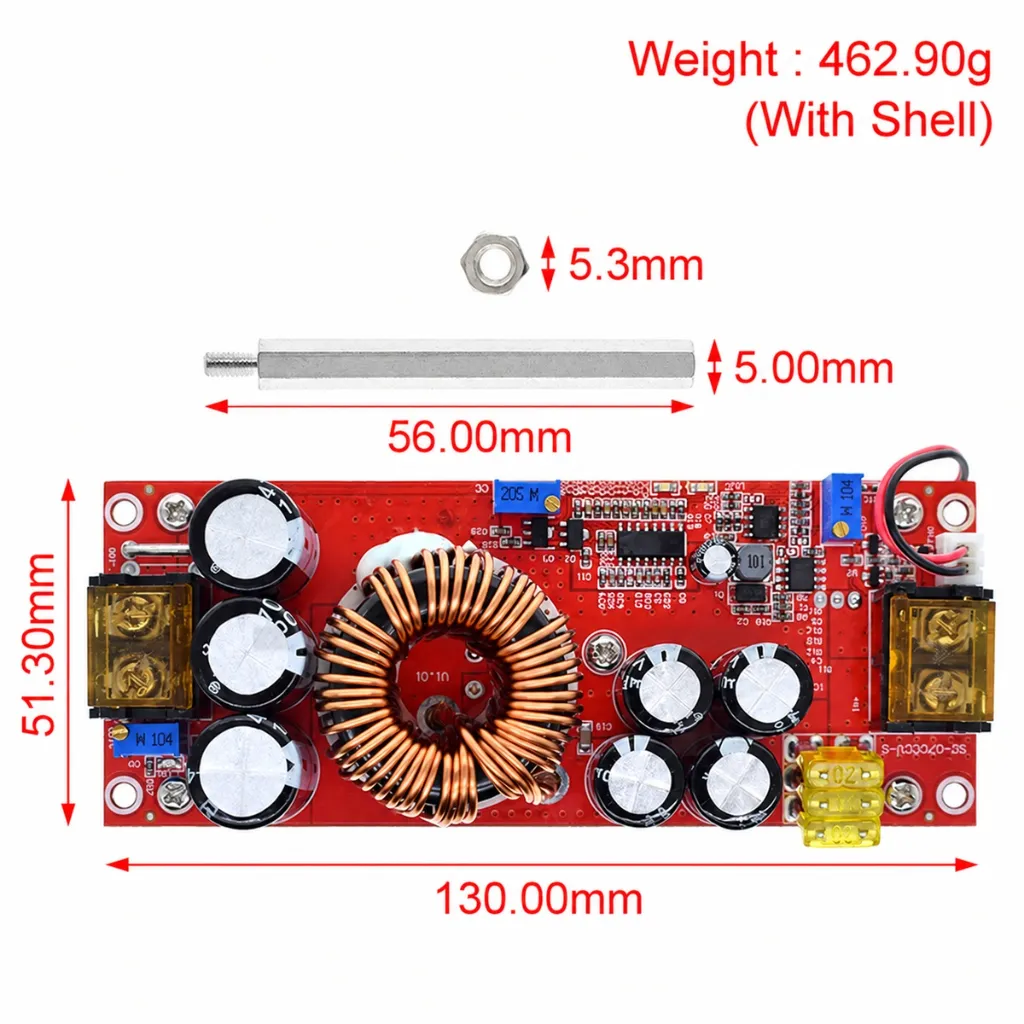

▪️ **Module Size** – 130 × 52 × 84mm (Fan နှင့် Terminal အပါအဝင်)
▪️ **Weight** – 490g
🔹 **Key Features**
✅ **Adjustable Output Voltage (CV Mode)**
- Output Voltage ကို 12V မှ 90V အတွင်း ချိန်ညှိနိုင်ပါတယ်။
- V-ADJ Potentiometer ကို Clockwise လှည့်ပါက Voltage တိုးပြီး Counterclockwise လှည့်ပါက လျော့နည်းပါတယ်။
✅ **Adjustable Output Current (CC Mode)**
- Output Current Limit ကို 0.8A မှ 20A အထိ ချိန်ညှိနိုင်ပါတယ်။
- CC A-ADJ Potentiometer ဖြင့် Current Limit ကို သတ်မှတ်နိုင်ပါတယ်။
- Battery Charging နှင့် Current Limiting လိုအပ်သော Application များတွင် အသုံးဝင်ပါတယ်။
✅ **Input Reverse Polarity Protection**
- 150A Power MOSFET ဖြင့် Input Polarity မှားယွင်းချိတ်ဆက်မှုကို ကာကွယ်ပေးပါတယ်။
✅ **Low Battery Voltage Protection (UVLO)**
- Battery Voltage ကျဆင်းလာပါက Module ကို အလိုအလျောက် ရပ်တန့်ပေးပါတယ်။
- Protection Voltage ကို 8V–50V အတွင်း ချိန်ညှိနိုင်ပါတယ်။
- Voltage ပြန်လည်မြင့်တက်လာပါက Auto Recovery ပြုလုပ်နိုင်ပါတယ်။
✅ **Input Overcurrent Protection**
- Input Current 35A ထက်ကျော်လွန်ပါက Protection ဝင်ပြီး Boost Conversion ကို ရပ်တန့်ပေးပါတယ်။
✅ **Short Circuit Protection**
- Input 30A Fuse နှင့် Protection Circuit များ ပါဝင်ပါတယ်။
✅ **High Efficiency & Cooling**
- Conversion Efficiency 92%–97% အထိ ရရှိနိုင်ပါတယ်။

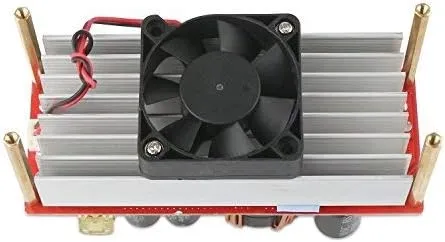

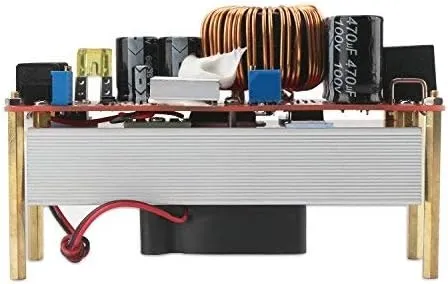

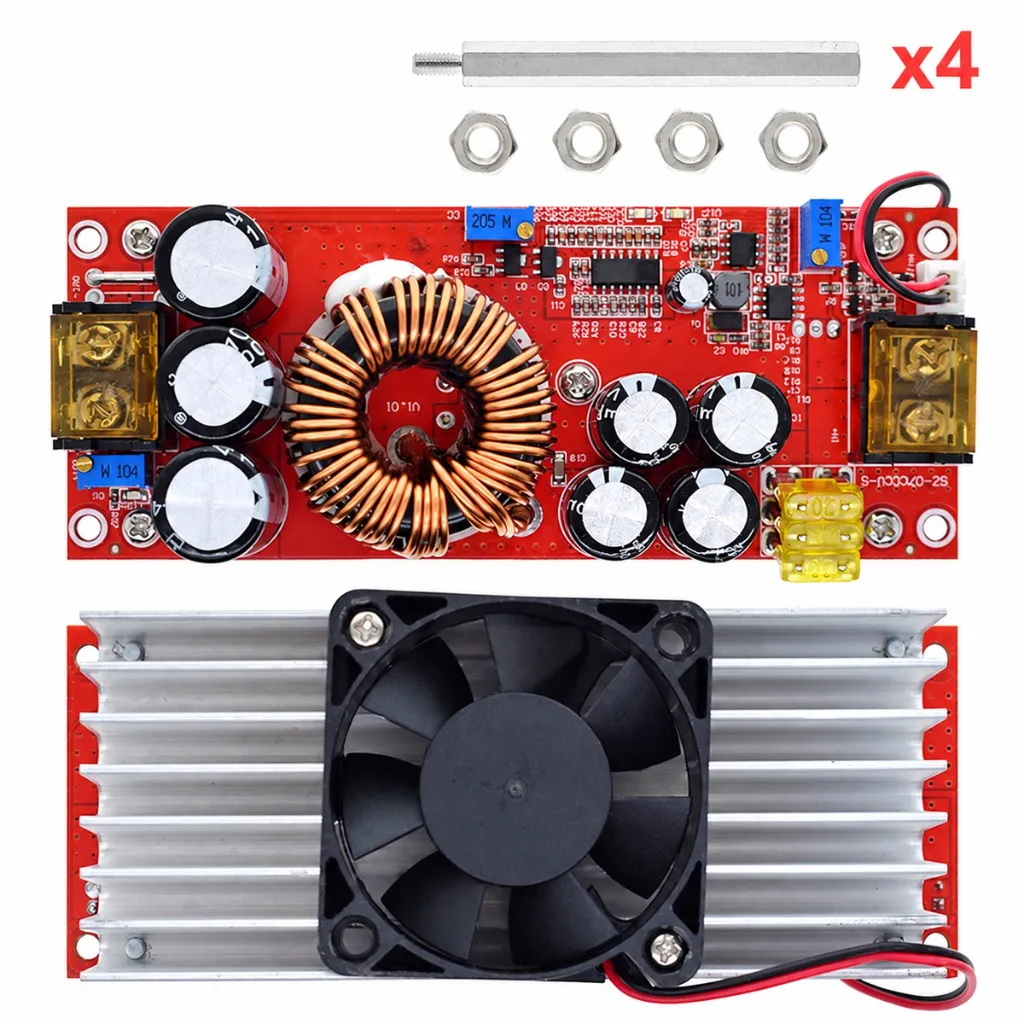

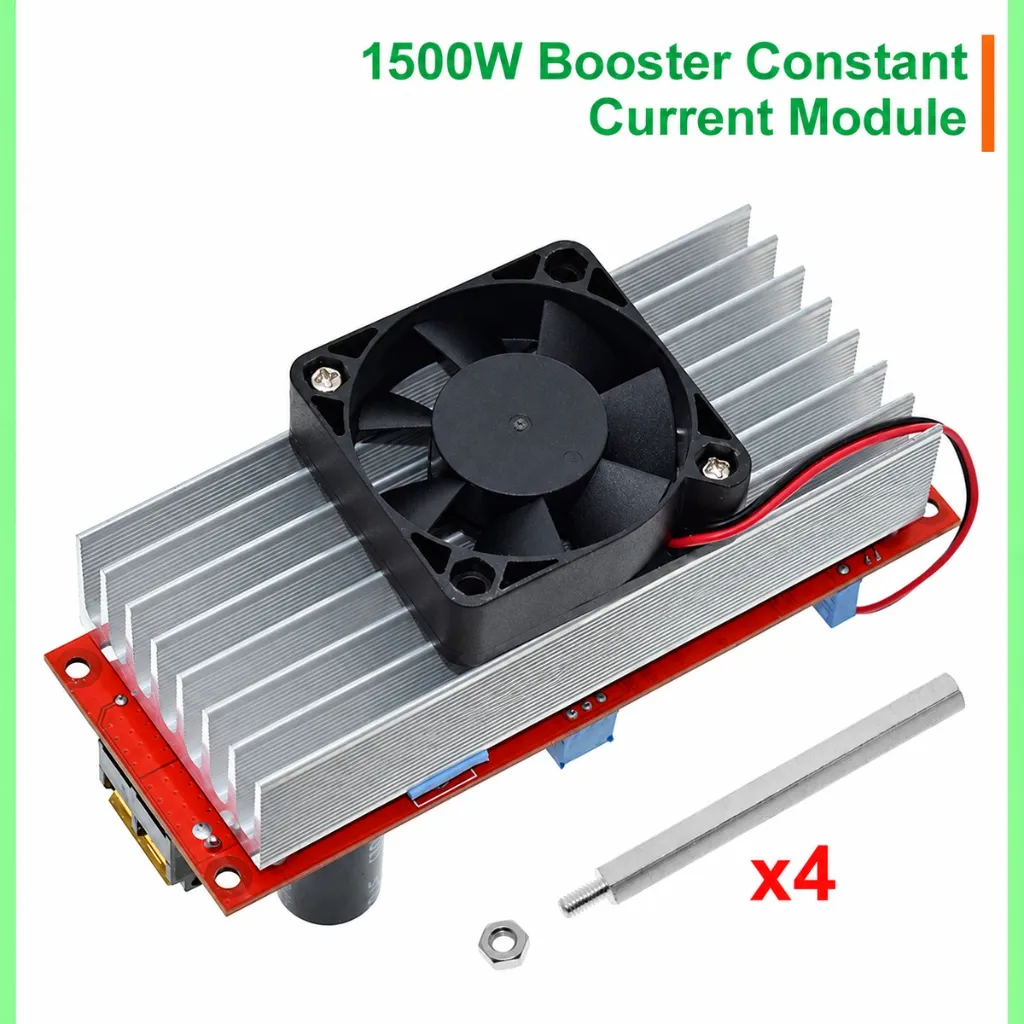

- Aluminum Heatsink နှင့် Temperature-Controlled Cooling Fan ပါဝင်ပါတယ်။
- High Power Application များအတွက် Heat Dissipation ပိုမိုကောင်းမွန်စေပါတယ်။
🔹 **Input Voltage အလိုက် Power Capacity**
Input Voltage မြင့်လာသည်နှင့်အမျှ အသုံးပြုနိုင်သော Power Capacity လည်း မြင့်တက်လာနိုင်ပါတယ်။
▪️ 12V × 30A = 360W Input Power
▪️ 24V × 30A = 720W Input Power
▪️ 36V × 25A = 900W Input Power
▪️ 48V × 25A = 1200W Input Power
▪️ 60V × 25A = 1500W Input Power
📌 **မှတ်ချက်** – အထက်ပါ Watt တန်ဖိုးများသည် Input Power တွက်ချက်မှုများဖြစ်ပြီး Actual Output Power သည် Conversion Efficiency၊ Cooling၊ Voltage Difference နှင့် Load အခြေအနေများအပေါ် မူတည်၍ လျော့နည်းနိုင်ပါတယ်။
🔹 **Low Voltage Protection Setting (UVLO)**
🔧 **RV1 Potentiometer** ဖြင့် Battery Low Voltage Cutoff ကို ချိန်ညှိနိုင်ပါတယ်။
ဥပမာ – 12V Battery အတွက် 10V Cutoff သတ်မှတ်လိုပါက
1. Input Terminal တွင် 10V DC Supply ချိတ်ဆက်ပါ။
2. RV1 ကို UVLO Indicator LED လင်းလာသည်အထိ ချိန်ညှိပါ။
3. Input Voltage သည် 10V အထိ ကျဆင်းလာပါက Module ရပ်တန့်ပါမယ်။
4. Voltage သတ်မှတ်ချက်အထက် ပြန်တက်လာပါက Module ပြန်လည်အလုပ်လုပ်နိုင်ပါတယ်။
🔹 **အသုံးပြုနိုင်သောနေရာများ**
🔋 Battery Charging & Power Supply Projects
☀️ Solar DC Power Systems
💡 High Power LED Applications
⚙️ DC Motor Power Supply
🔌 Adjustable DC Power Supply
🛠️ DIY Electronics & Engineering Projects
⚠️ **အသုံးပြုရာတွင် သတိပြုရန်**
▪️ 1500W သည် Maximum Theoretical Rating ဖြစ်ပြီး အမြဲတမ်း 1500W Output ရရှိမည်ဟု မဆိုလိုပါ။
▪️ High Current အသုံးပြုရာတွင် သင့်တော်သော Wire Size၊ Cooling နှင့် Power Supply Capacity ရှိရန် လိုအပ်ပါတယ်။
▪️ Battery Charging အတွက် Battery Type နှင့် ကိုက်ညီသော Charging Voltage/Current ကို သတ်မှတ်ရပါမယ်။ သင့်တော်သော BMS နှင့် Protection System ကိုလည်း အသုံးပြုသင့်ပါတယ်။
▪️ Output Current ချိန်ညှိရာတွင် Output Terminal ကို Short Circuit ပြုလုပ်ပြီး မချိန်ညှိပါနှင့်။ သင့်တော်သော Load နှင့် Ammeter အသုံးပြုပါ။
▪️ Module သည် Non-Isolated Type ဖြစ်သောကြောင့် Input နှင့် Output အကြား Electrical Isolation မရှိပါ။
⚡ **High Power DC Voltage Boosting နှင့် Adjustable CC/CV Control ကို Module တစ်ခုတည်းဖြင့် အသုံးပြုနိုင်ပါတယ်။**
