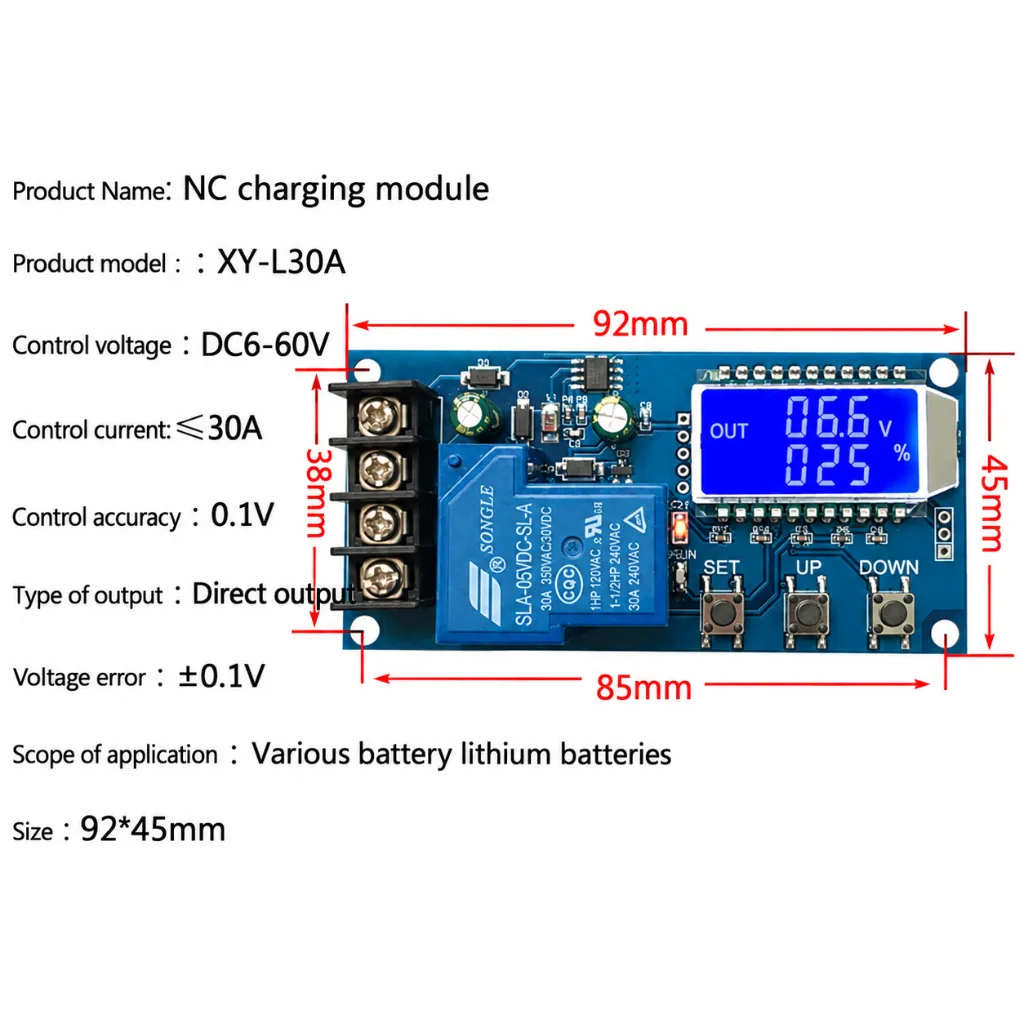

XY-L30A battery charging control module

🔋 **6V–60V Automatic Battery Charging Control Board – LCD Display ပါဝင်တဲ့ Auto Charge Controller**

Battery ကို အမြဲစောင့်ကြည့်ပြီး Charger ကို ကိုယ်တိုင်ဖွင့်/ပိတ်နေရတာ အဆင်မပြေသူတွေအတွက် အသုံးဝင်တဲ့ **Automatic Battery Charging Control Module** ဖြစ်ပါတယ်။ သတ်မှတ်ထားတဲ့ Voltage အတိုင်း Charger ကို Relay နဲ့ **အလိုအလျောက် ON/OFF** ထိန်းချုပ်ပေးနိုင်ပါတယ်။

⚡ **အဓိက Features**

• **Working Voltage:** DC 6V–60V

• 📟 LCD Screen မှာ **Battery Voltage / Charge Percentage / Charging Time** ကို ကြည့်နိုင်ပါတယ်

• 🔄 **Automatic Charging Control** ပါဝင်ပါတယ်

• ⏱️ Charging Time ကို သတ်မှတ်ပြီး ထိန်းချုပ်နိုင်ပါတယ်

• 🔧 Start / Stop Voltage ကို ကိုယ်တိုင်ချိန်ညှိနိုင်ပါတယ်

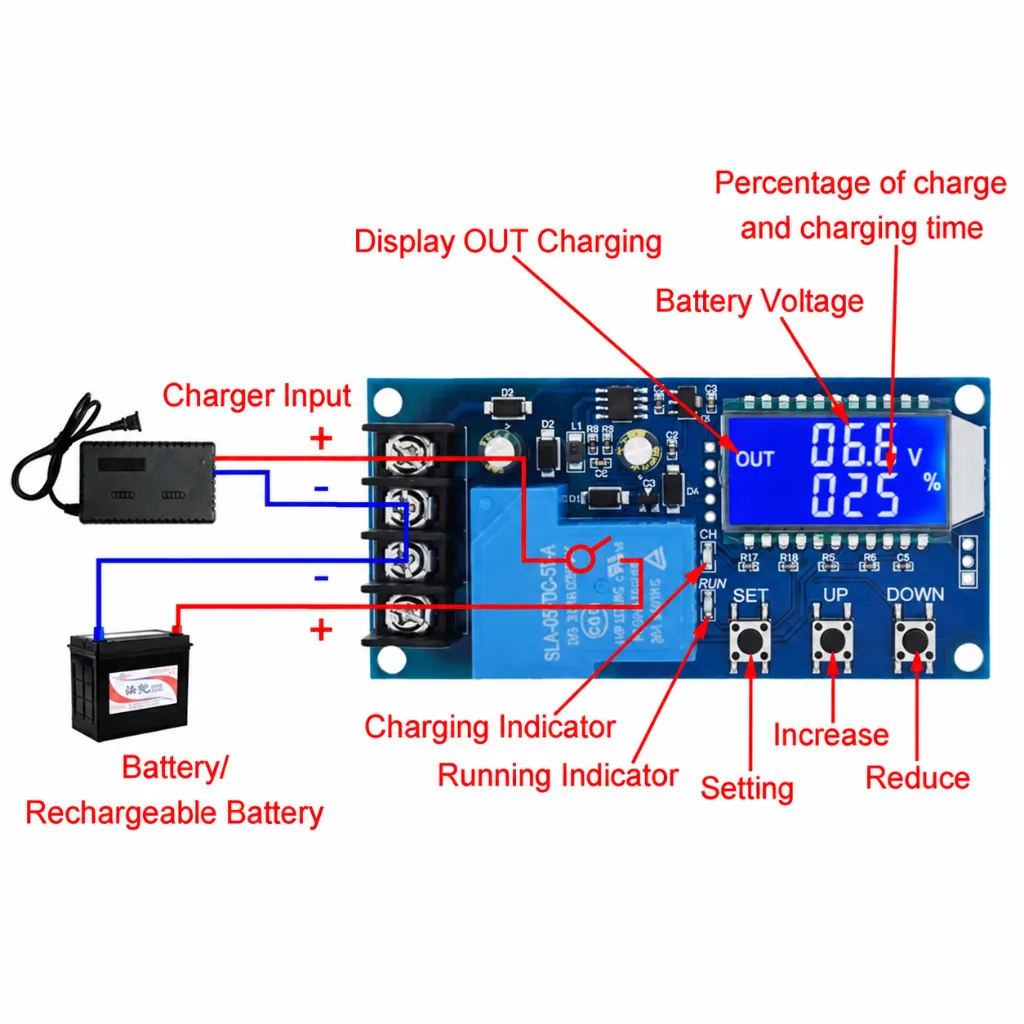

• 🔌 Relay Output ဖြင့် Charger ကို အလိုအလျောက် ဖြတ်/ဆက်လုပ်ပေးပါတယ်

• 💻 **UART Serial 115200** မှတစ်ဆင့် Data Upload နဲ့ Parameter Setting လုပ်နိုင်ပါတယ်

🔋 **Automatic Charging ဘယ်လိုအလုပ်လုပ်သလဲ?**

ဥပမာ Battery အတွက်

• **dn (Low Voltage)** = Charging စတင်မယ့် Voltage

• **UP (High Voltage)** = Charging ရပ်မယ့် Voltage

Battery Voltage က သတ်မှတ်ထားတဲ့ **dn အောက်ရောက်သွားရင် Relay ON** ဖြစ်ပြီး Charger က စတင်အားသွင်းပေးပါတယ်။ Battery Voltage က သတ်မှတ်ထားတဲ့ **UP Voltage ရောက်သွားရင် Relay OFF** ဖြစ်ပြီး Charging ကို အလိုအလျောက်ရပ်ပေးပါတယ်။

⏱️ **Charge Time Control**

Charging အချိန်ကို **OP Parameter** နဲ့ သတ်မှတ်နိုင်ပြီး Maximum **99 Hours 59 Minutes** အထိ Setting လုပ်နိုင်ပါတယ်။ Time Control မလိုအပ်ရင်လည်း ပိတ်ထားနိုင်ပါတယ်။

🎛️ **Button Control**

• **SET** – Parameter ကြည့်ရန် / Setting ဝင်ရန်

• **UP / DOWN** – Voltage နဲ့ Time Parameter များ ပြောင်းရန်

• UP ကို Long Press လုပ်ပြီး LCD Backlight Power Saving Mode ကို ပြောင်းနိုင်ပါတယ်။

🛡️ **အသုံးဝင်တဲ့ Protection / Reminder Functions**

• Low Voltage နဲ့ High Voltage Setting မှားနေပါက **ERR** ပြပေးပါတယ်

• Battery မချိတ်ထားပါက **NbE** Reminder ပြပေးနိုင်ပါတယ်

• Charging Time Setting မသင့်တော်ပါက Error Reminder ပြပေးနိုင်ပါတယ်။

⚠️ **သတိပြုရန်**

ဒီ Board က **Battery Charger မဟုတ်ပါဘူး**။ Charger ရဲ့ Power ကို Relay ဖြင့် ON/OFF ထိန်းပေးတဲ့ **Voltage-based Charging Controller** သာဖြစ်ပါတယ်။

👉 12V Battery အတွက်ဆို **12V Battery နဲ့ကိုက်ညီတဲ့ Charger**, 24V Battery အတွက်ဆို **24V Battery နဲ့ကိုက်ညီတဲ့ Charger** ကို သီးသန့်အသုံးပြုရပါမယ်။ ဒီ Module က Voltage ကို **Boost/Buck မလုပ်ပေးနိုင်သလို Charging Current ကိုလည်း Limit မလုပ်ပေးနိုင်ပါဘူး**။

🔋 Lead-acid သို့မဟုတ် သင့်တော်သော rechargeable battery system တွေမှာ အသုံးပြုနိုင်ပေမယ့် **Battery Chemistry အလိုက် မှန်ကန်တဲ့ Charger နဲ့ BMS/Protection System** ကို အသုံးပြုဖို့လိုပါတယ်။

🏠 DIY Battery Charger System, Backup Battery, Solar Battery Project နဲ့ Automatic Battery Charging Project တွေအတွက် အသုံးဝင်တဲ့ Controller Board တစ်ခုဖြစ်ပါတယ်။
