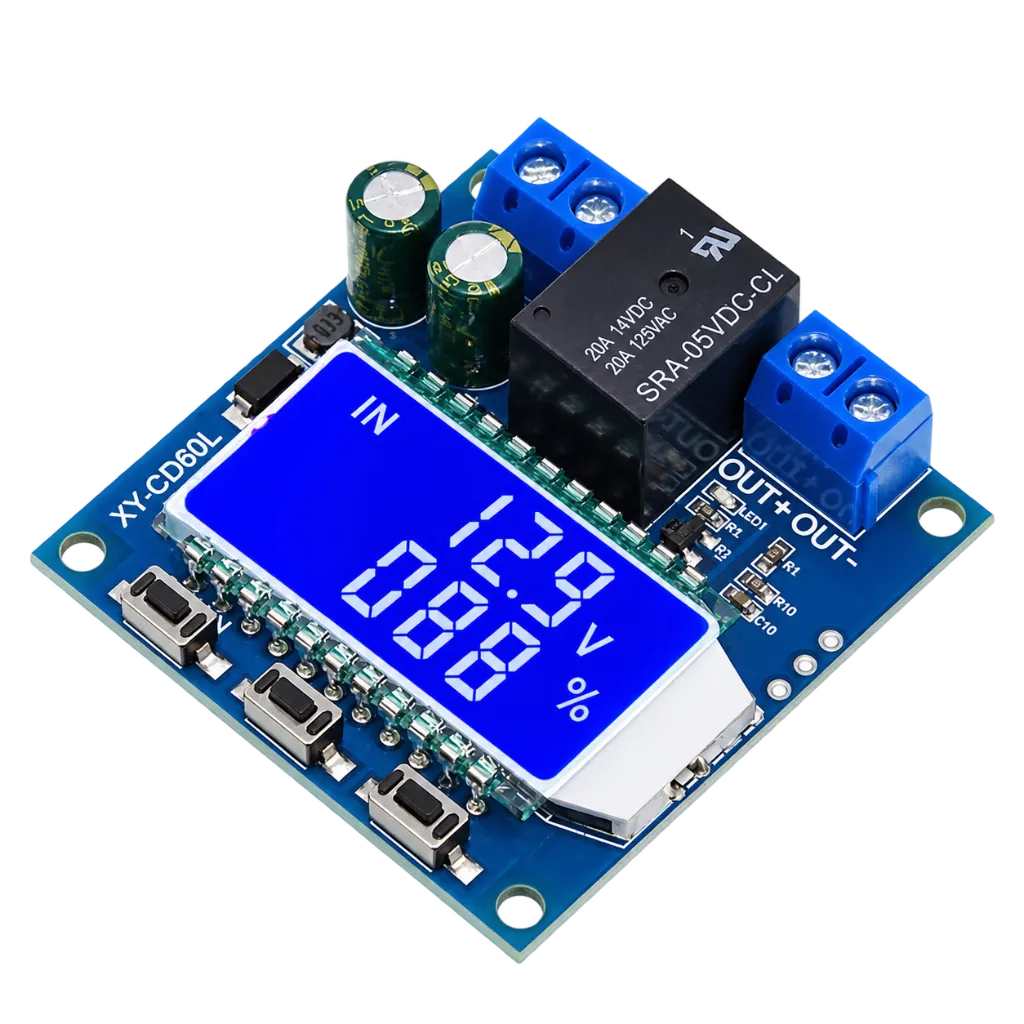

CD60L Solar Battery Charger Controller 12V 24V 48V Charging Discharge Control Module Under voltage Current protector Board

**6V–60V Digital Battery Charge / Discharge Controller — Voltage သတ်မှတ်ပြီး အလိုအလျောက် ON/OFF ထိန်းချုပ်နိုင်တဲ့ Module**

Battery အားသွင်းတာ၊ Load နဲ့ Battery အားထုတ်သုံးတာတွေမှာ Voltage ကို အမြဲစောင့်ကြည့်နေစရာမလိုဘဲ **သတ်မှတ်ထားတဲ့ Voltage အတိုင်း Relay ကို Automatic ON/OFF လုပ်ပေးနိုင်တဲ့ Digital Voltage Controller Module** ဖြစ်ပါတယ်။

**အရေးကြီးတာတစ်ခုက** ဒီ Module ဟာ Charger မဟုတ်သလို DC-DC Step Up / Step Down Converter လည်း မဟုတ်ပါဘူး။ Voltage ကို မြှင့်/လျှော့ပေးတာမဟုတ်ဘဲ **Relay ဖြင့် လျှပ်စစ်လမ်းကြောင်းကို ON/OFF လုပ်ပေးတဲ့ Voltage Controller** ဖြစ်ပါတယ်။

**အသုံးပြုနိုင်သော Voltage Range — DC 6V မှ 60V**

48V Battery System တွေအထိ အသုံးပြုနိုင်ပါတယ်။ 48V Battery အားပြည့်ချိန် Voltage က 60V ဝန်းကျင်အထိ ရှိနိုင်တာကြောင့် **60V ထက်ကျော်တဲ့ System တွေအတွက် မသုံးသင့်ပါဘူး။**

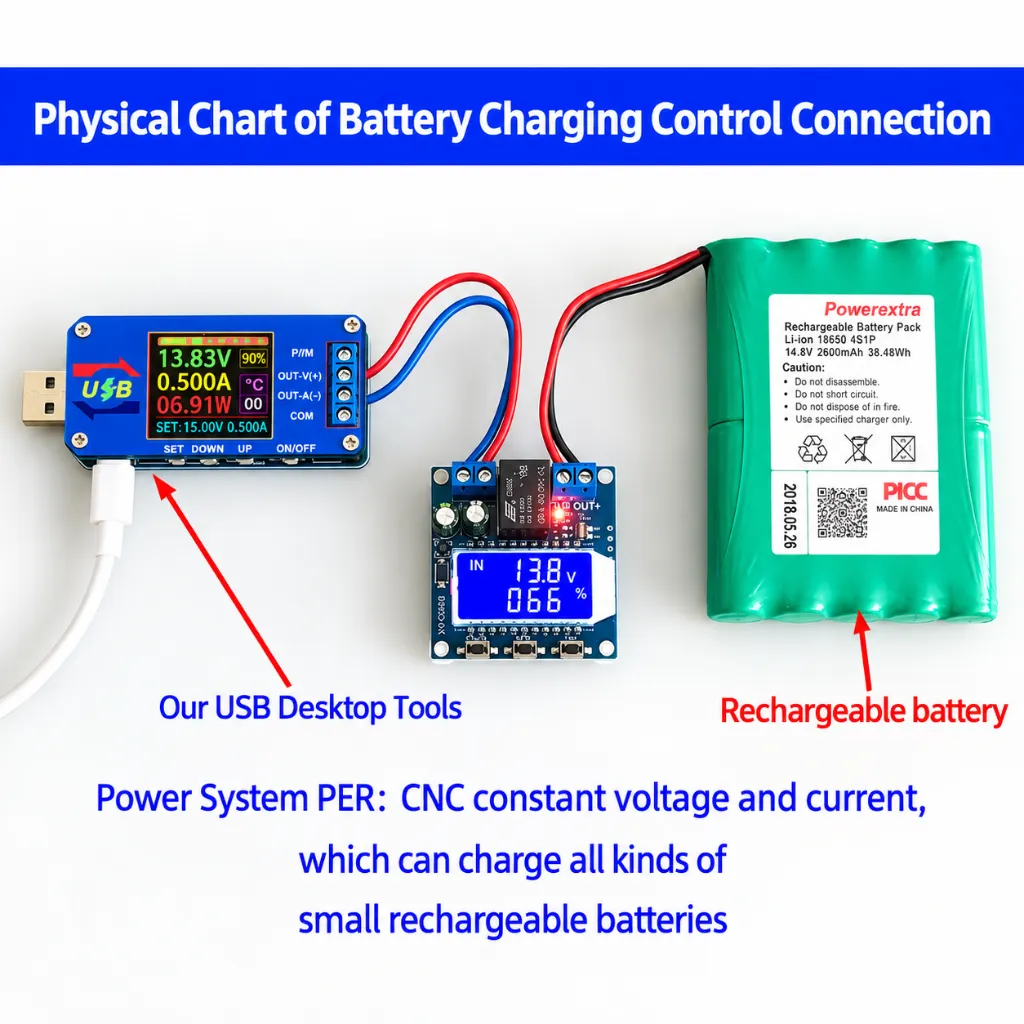

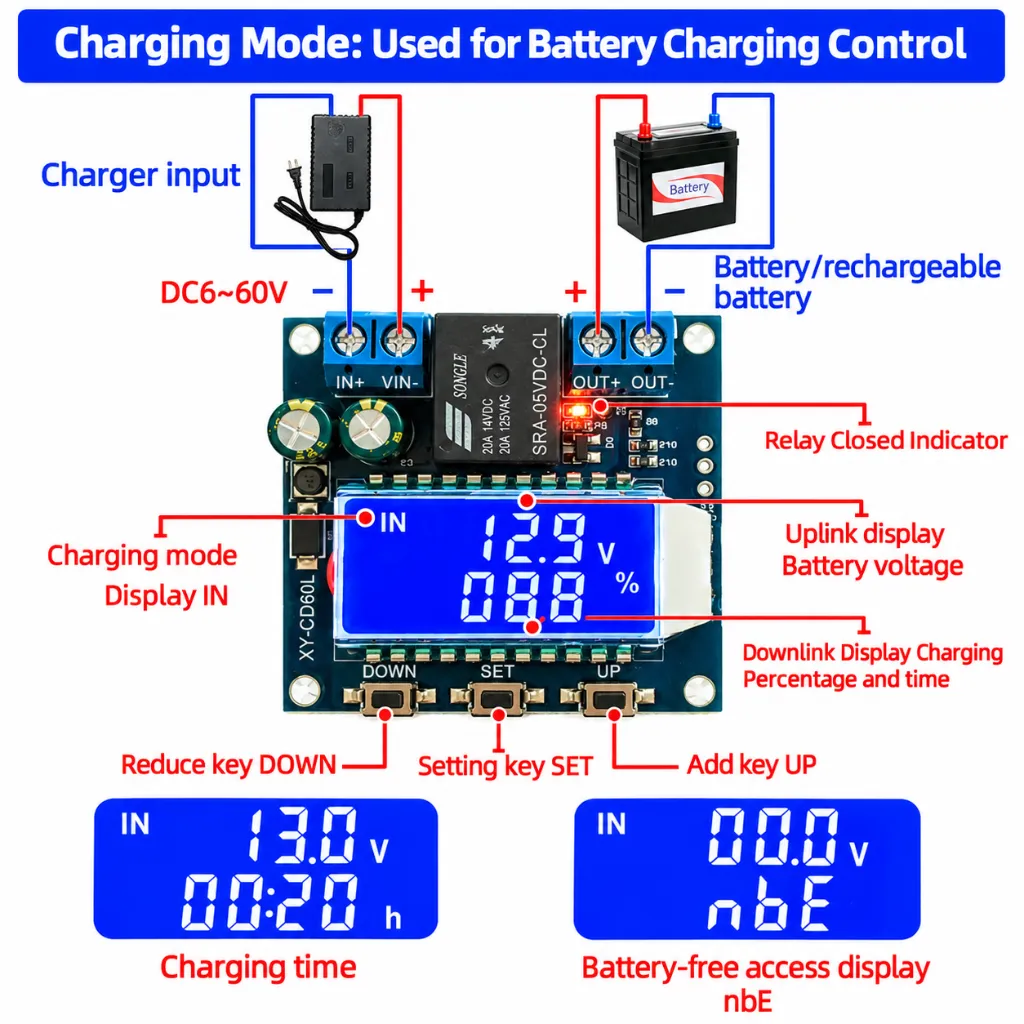

**Charging Mode — IN**

Charging Mode မှာ Battery အားသွင်းမယ့် Voltage အနိမ့်ဆုံးနဲ့ အမြင့်ဆုံးကို သတ်မှတ်ပေးနိုင်ပါတယ်။

ဥပမာ —

• **dn = 12.0V**

• **UP = 14.5V**

Battery Voltage က **12.0V သို့မဟုတ် အောက်ရောက်သွားရင် Relay ON** ဖြစ်ပြီး Charger က Battery ကို စတင်အားသွင်းပါမယ်။

Battery Voltage က **14.5V ရောက်လာရင် Relay OFF** ဖြစ်ပြီး Charging ကို ရပ်ပေးပါမယ်။

Voltage ပြန်ကျပြီး 12.0V ရောက်လာတဲ့အခါ Relay ပြန် ON ဖြစ်ပြီး အလိုအလျောက် အားပြန်သွင်းပေးနိုင်ပါတယ်။

Charging လုပ်နေချိန်မှာ Display ပေါ်က **IN Indicator** က Flash ဖြစ်နေပါမယ်။

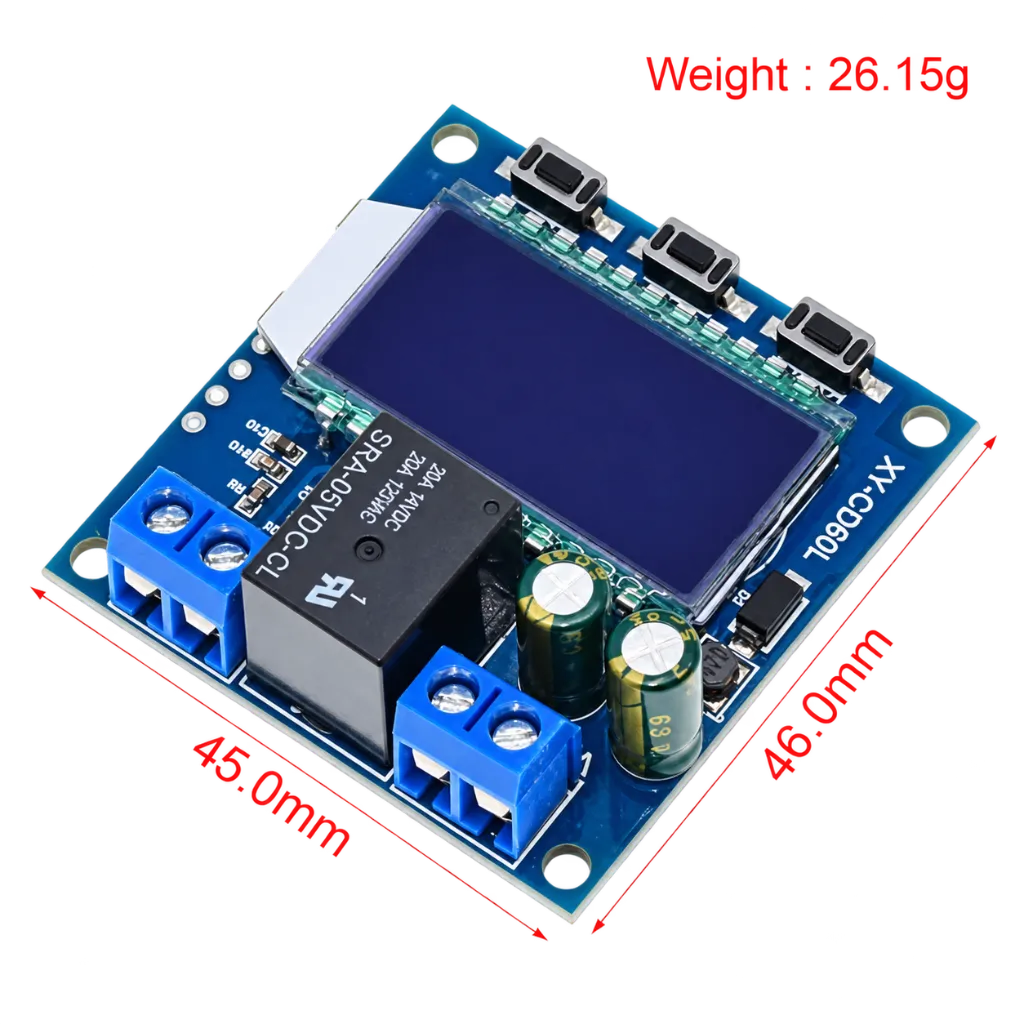

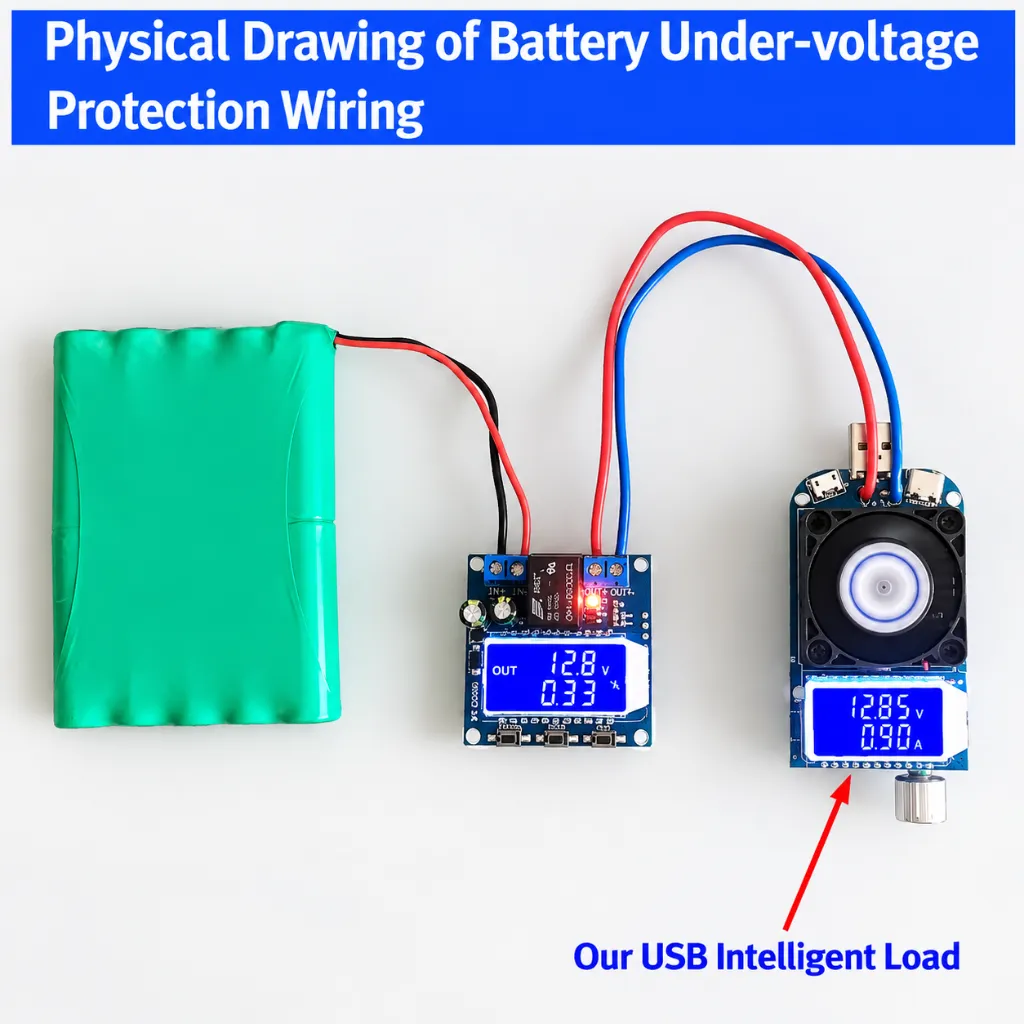

**Discharge Mode — OUT**

Battery ကနေ Load တစ်ခုကို အားထုတ်အသုံးပြုတဲ့အခါ Battery Voltage အရမ်းကျသွားတာကို ကာကွယ်ဖို့ အသုံးပြုနိုင်ပါတယ်။

Battery Voltage က သတ်မှတ်ထားတဲ့ **UP Voltage ရောက်ရင် Relay ON** ဖြစ်ပြီး Load ကို Power ပေးပါမယ်။

Battery Voltage က သတ်မှတ်ထားတဲ့ **dn Voltage သို့ ကျလာရင် Relay OFF** ဖြစ်ပြီး Load ကို ဖြတ်ပေးပါမယ်။

Discharging လုပ်နေချိန်မှာ Display ပေါ်က **OUT Indicator** Flash ဖြစ်နေပါမယ်။

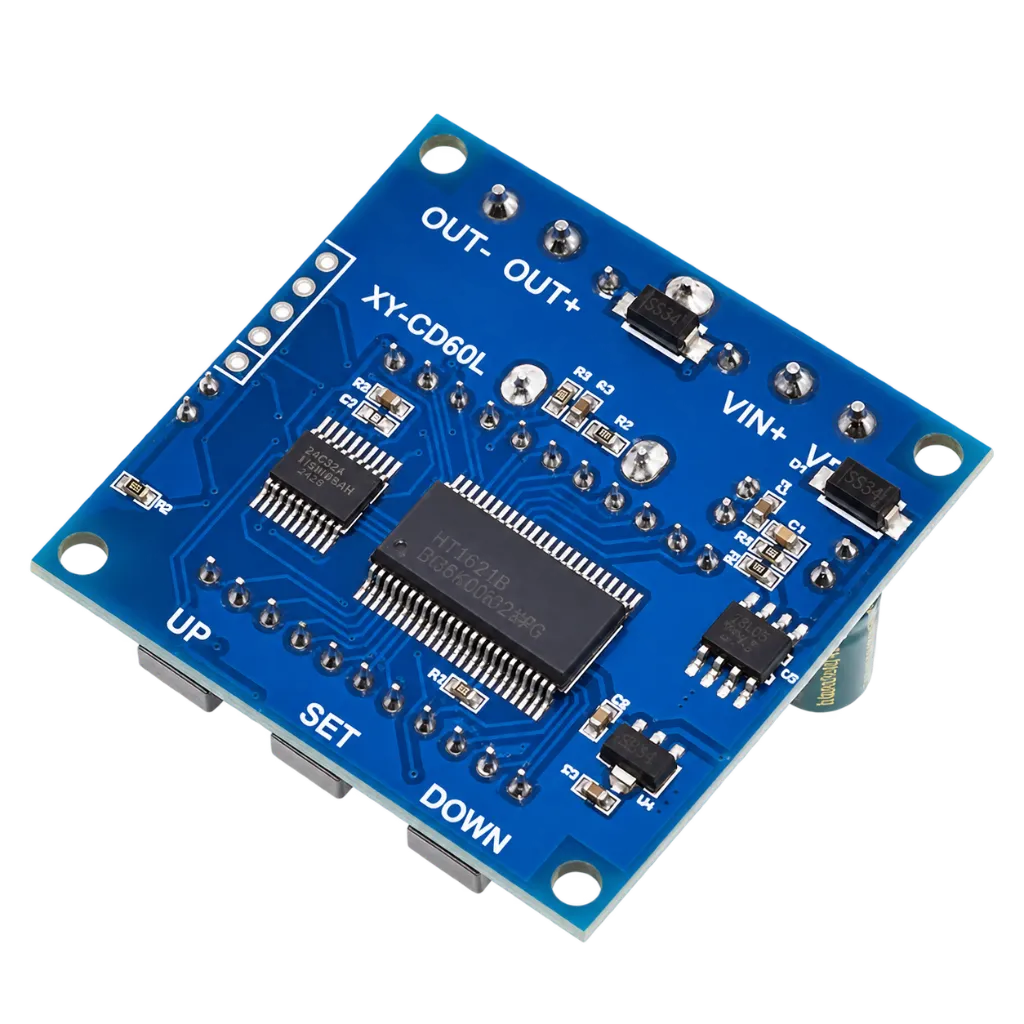

**Button Function များ**

**UP Button**

• Short Press — Percentage / Time Display ပြောင်းကြည့်နိုင်ပါတယ်။

• Long Press 5 Seconds — **IN Charging Mode / OUT Discharging Mode** ပြောင်းနိုင်ပါတယ်။

**SET Button**

• Short Press — လက်ရှိ Setting Parameters တွေကို ကြည့်နိုင်ပါတယ်။

• Long Press — Parameter Setting Mode ထဲဝင်နိုင်ပါတယ်။

**DOWN Button**

• Short Press — Relay Enable ကို ON/OFF ပြုလုပ်နိုင်ပါတယ်။ Emergency Stop အနေနဲ့လည်း အသုံးပြုနိုင်ပါတယ်။

• OFF လုပ်ထားရင် LCD မှာ **OFF** ပြပြီး Relay Disconnect ဖြစ်နေပါမယ်။

**LCD Backlight Setting**

DOWN Button ကို Long Press လုပ်ပြီး **L-P Setting** ပြောင်းနိုင်ပါတယ်။

• **L-P OFF** — Backlight အမြဲလင်းနေမယ်

• **L-P ON** — 5–10 မိနစ်ခန့် မသုံးရင် Backlight အလိုအလျောက်ပိတ်သွားမယ်

Backlight ပိတ်သွားပြီးနောက် Button တစ်ခုခုနှိပ်ရင် ပြန်လင်းလာပါမယ်။

**အဓိက Setting Parameters**

• **UP** — Upper Voltage Limit

• **dn** — Lower Voltage Limit

• **OP** — Charging / Discharging အလုပ်လုပ်မယ့်အချိန်

• **dOP** — Relay ပြန် ON မလုပ်ခင် Delay Time **0–999 Seconds**

• **FOP** — Discharge Mode မှာ Forced Turn-On Time **0–10 Seconds**

**Setting ပြုလုပ်နည်း**

SET Button ကို Long Press လုပ်ပြီး Setting Mode ထဲဝင်ပါ။

SET Button ကို Short Press လုပ်ပြီး **UP → dn → OP → dOP → FOP** စတဲ့ Parameter တွေကို ရွေးနိုင်ပါတယ်။

လိုချင်တဲ့ Parameter ရောက်ရင် **UP / DOWN Button** နဲ့ Value ပြောင်းပါ။

Setting အားလုံးပြီးသွားရင် **SET ကို Long Press** လုပ်ပြီး Save & Exit လုပ်နိုင်ပါတယ်။

**Charging / Discharging Time Control**

**OP ကို 0 မဟုတ်တဲ့အချိန်တစ်ခု သတ်မှတ်ထားရင်** Relay ON ဖြစ်တဲ့အချိန်ကစပြီး Countdown စတင်ပါမယ်။

သတ်မှတ်ထားတဲ့အချိန်ပြည့်သွားရင် Relay ကို အလိုအလျောက် OFF လုပ်ပေးပါတယ်။

Time Setting နဲ့ Voltage Setting မကိုက်ညီတဲ့အခြေအနေရှိရင် Display မှာ **H:ER** Flash ဖြစ်ပြီး သတိပေးနိုင်ပါတယ်။ Button တစ်ခုခုနှိပ်ပြီး Flashing ကို ရပ်နိုင်ပါတယ်။

**Delayed Turn-On — dOP**

Charge / Discharge Cycle တစ်ကြိမ်ပြီးသွားတဲ့နောက် Relay ချက်ချင်းပြန် ON မဖြစ်စေချင်ရင် **0–999 Seconds Delay** ထည့်ထားနိုင်ပါတယ်။

**FOP Forced Start — Discharge Mode**

Discharge Mode မှာ Load အချို့ကို စတင်ချိတ်တဲ့အချိန် Voltage ခဏတာ ရုတ်တရက်ကျသွားနိုင်ပါတယ်။

ဒီလိုအခြေအနေကြောင့် Relay ချက်ချင်းပြန်ပြတ်သွားတာကို လျော့ချဖို့ **0–10 Seconds Forced Turn-On Time** သတ်မှတ်နိုင်ပါတယ်။ ပြီးရင် Battery Voltage ကို ပြန်စစ်ပြီး ဆက်လက်ထိန်းချုပ်ပေးပါတယ်။

**ERR Protection**

Setting ပြီးတဲ့အခါ **dn Lower Voltage က UP Upper Voltage ထက်မြင့်နေတယ်ဆိုရင်** Setting မှားနေကြောင်း **ERR** ပြပြီး သတိပေးပါမယ်။

**အသုံးဝင်နိုင်တဲ့နေရာများ**

• Battery Charging ON/OFF Control

• Battery Discharge Control

• Low Voltage Cut-Off

• High Voltage Cut-Off

• Solar / Backup Battery System Control

• DIY Battery Projects

• Load Automatic ON/OFF Control

• Battery Voltage Monitoring Project

**မှတ်ချက်**

ဒီပစ္စည်းဟာ **Voltage Controller / Relay Switching Module** ဖြစ်ပြီး Battery Charger, BMS, Voltage Regulator သို့မဟုတ် DC-DC Converter အစားထိုးပစ္စည်း မဟုတ်ပါဘူး။ Battery Chemistry အလိုက် သင့်တော်တဲ့ Charger နဲ့ Protection System ကို တွဲဖက်အသုံးပြုသင့်ပါတယ်။
