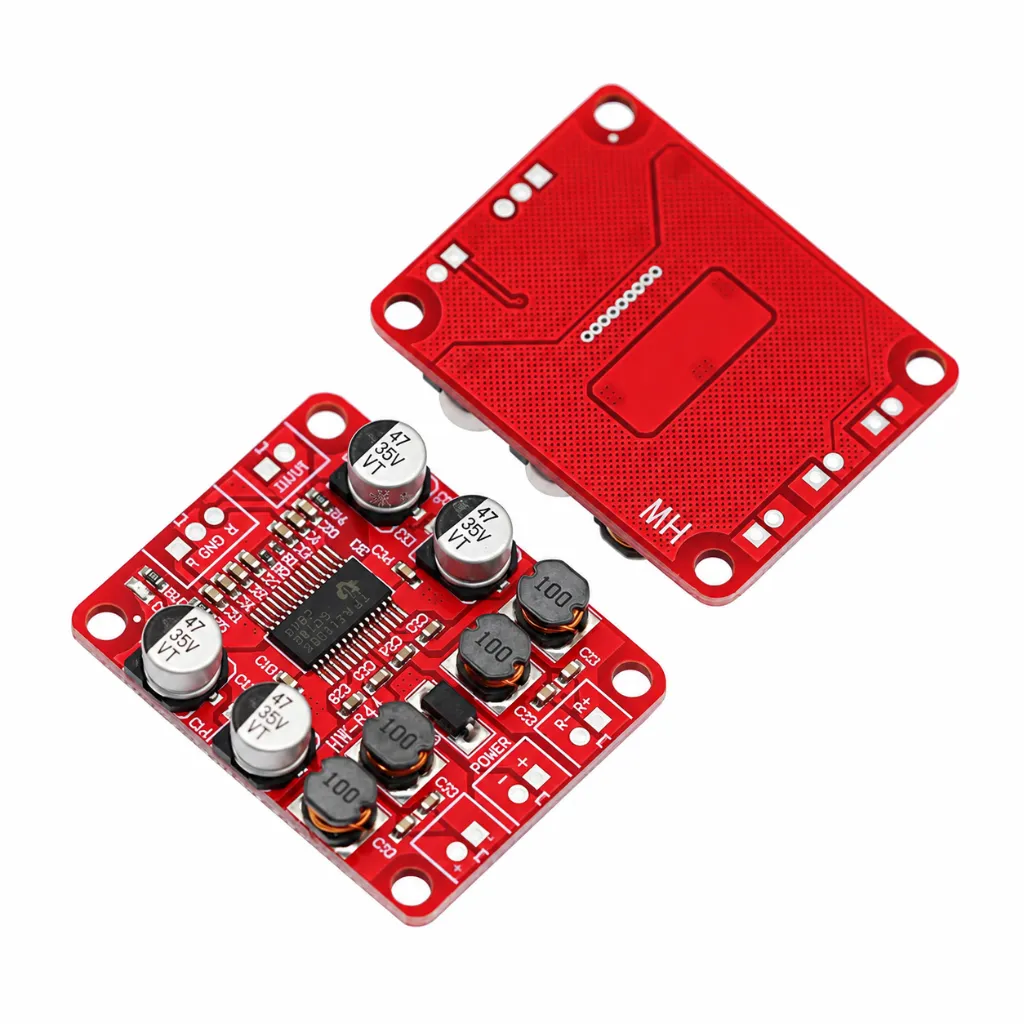

🔊 **TPA3110 15W+15W Stereo Digital Audio Amplifier Board – DIY Speaker Project အတွက် Compact Amplifier Module**
Speaker Box DIY ပြုလုပ်တာ၊ Speaker အဟောင်းတွေကို Upgrade လုပ်တာ၊ Bluetooth Audio Receiver Module နဲ့ တွဲပြီး Wireless Speaker ပြုလုပ်တာတွေအတွက် အသုံးဝင်တဲ့ **TPA3110 Stereo Digital Amplifier Board** ဖြစ်ပါတယ်။
⚡ **DC 8V–26V Power Input**
• DC **8V–26V** အတွင်း Power Supply နဲ့ အသုံးပြုနိုင်ပါတယ်။
• ပုံမှန်အသုံးပြုရန် **DC 12V / 2A** Supply ကို သုံးနိုင်ပါတယ်။
• Supply Voltage နဲ့ Speaker Load ပေါ်မူတည်ပြီး ရရှိနိုင်တဲ့ Output Power က ကွာခြားနိုင်ပါတယ်။
🎵 **15W + 15W Stereo Output**
• **TPA3110 Digital Amplifier IC** အသုံးပြုထားပါတယ်။
• Left + Right Channel **2 × 15W** Stereo Output အထိ support လုပ်ပါတယ်။
• **4Ω–10Ω Speaker** တွေနဲ့ တွဲဖက်အသုံးပြုနိုင်ပါတယ်။
🔇 **MUTE က ဘာအတွက်သုံးတာလဲ?**
Board ပေါ်မှာရှိတဲ့ **MUTE Pin** က Amplifier ရဲ့ Audio Output ကို ခဏပိတ်ထားဖို့ အသုံးပြုတာပါ။ Power Supply ကို ဖြုတ်စရာမလိုဘဲ Amplifier Output ကို **Mute / Unmute Control** လုပ်ချင်တဲ့ Project တွေမှာ အသုံးဝင်ပါတယ်။ External Switch သို့မဟုတ် Control Circuit နဲ့ ချိတ်ပြီး အသုံးပြုနိုင်ပါတယ်။

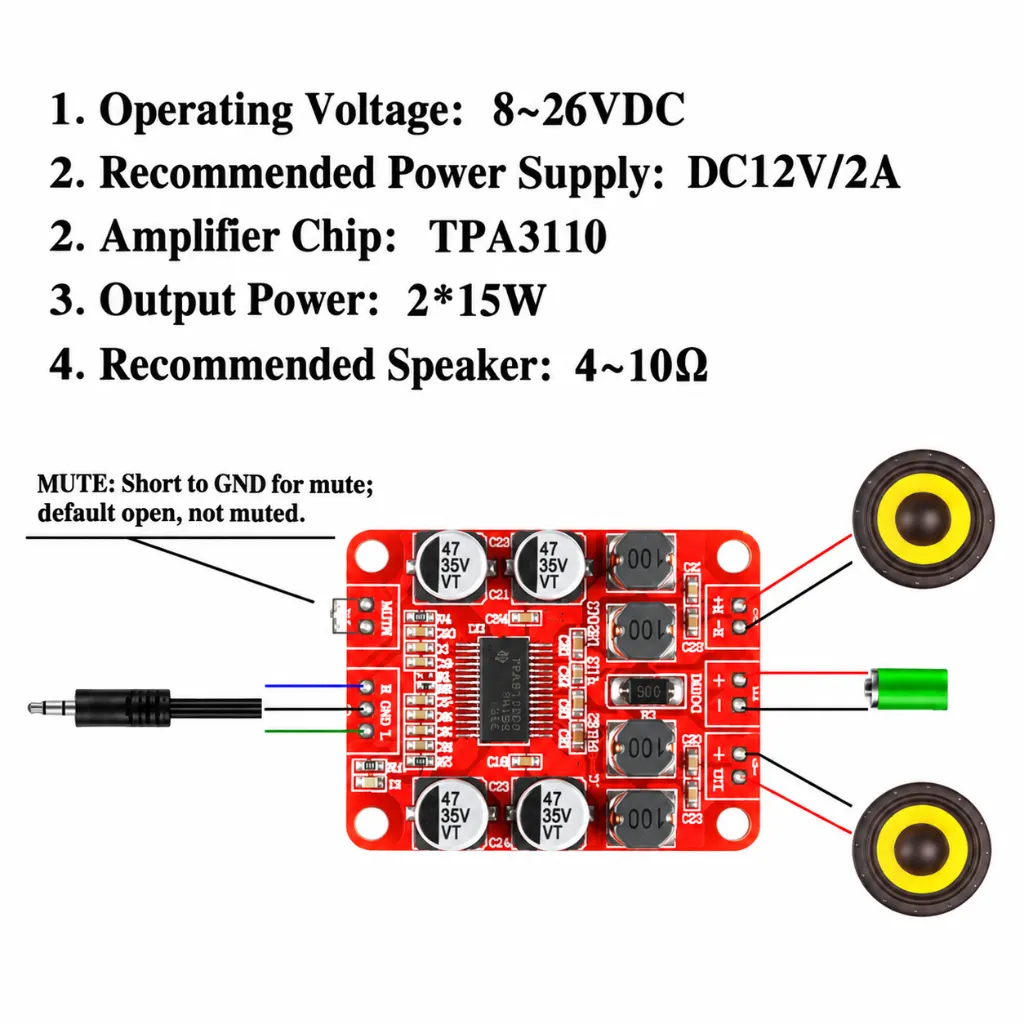

🔌 **Connection ဘယ်လိုပေးရမလဲ?**
**1️⃣ Power Supply**
• Board ရဲ့ **POWER +** → DC Power Supply **Positive (+)**
• Board ရဲ့ **POWER −** → DC Power Supply **Negative (− / GND)**
• ဥပမာ **12V 2A Adapter** အသုံးပြုနိုင်ပါတယ်။
**2️⃣ Audio Input**
Board ပေါ်မှာ **L / GND / R** Audio Input ပါပါတယ်။
• **L** → Left Audio Signal
• **GND** → Audio Ground
• **R** → Right Audio Signal
ဖုန်း၊ MP3 Decoder၊ Bluetooth Audio Receiver Module စတဲ့ Audio Source တွေရဲ့ Line-Level Audio Output ကို ဒီနေရာမှာ ချိတ်ဆက်နိုင်ပါတယ်။
**3️⃣ Speaker Output**
Board မှာ Stereo Speaker နှစ်လုံးအတွက် Output နှစ်စုံရှိပါတယ်။
• **L+ / L−** → Left Speaker
• **R+ / R−** → Right Speaker
🔔 **အရေးကြီးချက်** – ဒီလို Class-D Amplifier Board တွေရဲ့ Speaker Output ကို ပုံမှန် Ground-Referenced Output လို့ မယူဆသင့်ပါဘူး။ **L− / R− ကို Power GND နဲ့ မချိတ်ပါနဲ့၊ Left/Right Negative ကိုလည်း အတူမပေါင်းပါနဲ့။** Speaker တစ်လုံးစီကို သက်ဆိုင်ရာ + / − Output နှစ်ခုကြားမှာ တိုက်ရိုက်ချိတ်ပါ။
📌 **Specifications**
• Chip – **TPA3110**
• Input Voltage – **DC 8–26V**
• Recommended Supply – **DC 12V / 2A**
• Output – **15W + 15W Stereo**
• Speaker – **4–10Ω**
• Audio Input – **L / GND / R**
• MUTE Control – **Supported**

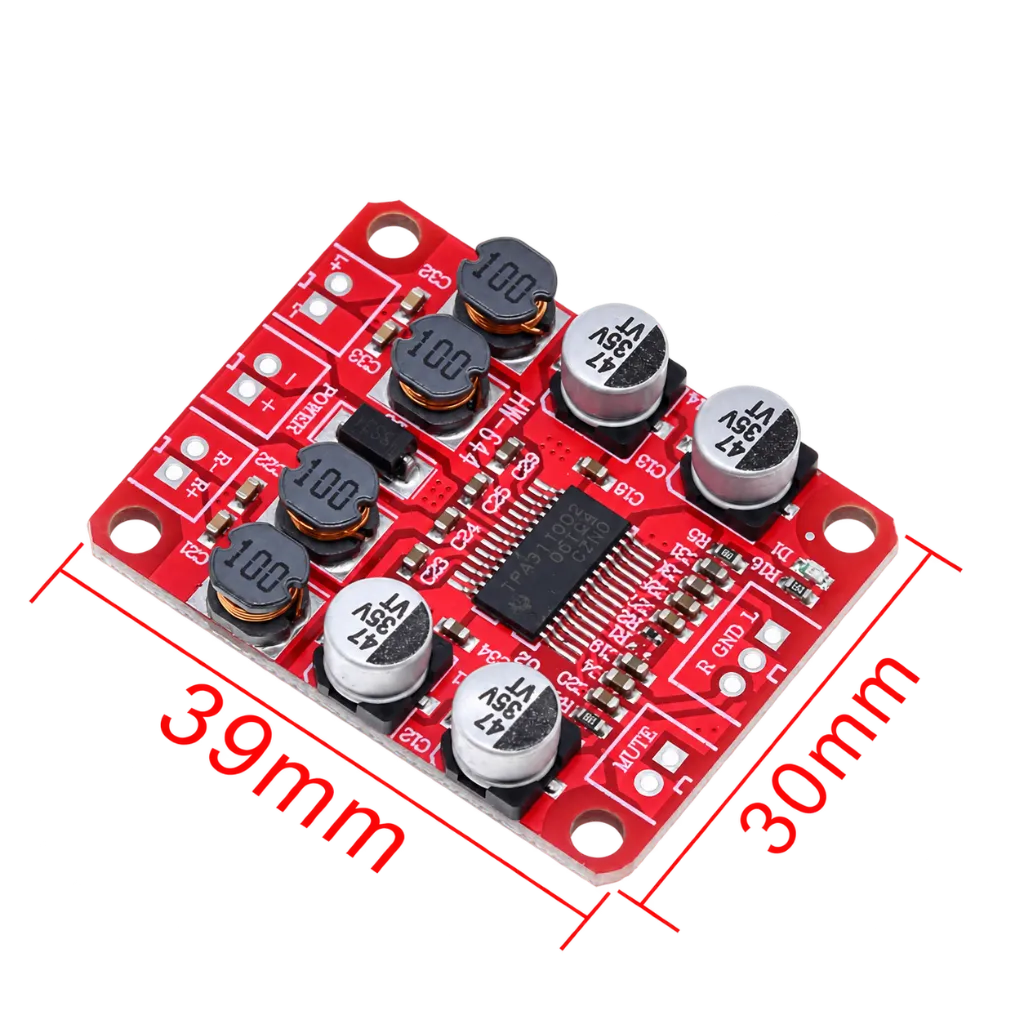

• Board Size – **38 × 30 × 7mm**
• Weight – **Approx. 8g**
💡 **Bluetooth Speaker လုပ်ချင်ရင်**
ဒီ Amplifier Board ကိုယ်တိုင်မှာ Bluetooth မပါပါဘူး။ **Bluetooth Audio Receiver Module → L/GND/R Audio Input → TPA3110 → Left/Right Speakers** ဆိုတဲ့ပုံစံနဲ့ ချိတ်ဆက်အသုံးပြုနိုင်ပါတယ်။
⚠️ Power မဖွင့်ခင် **Voltage, Polarity နဲ့ Speaker Wiring** ကို သေချာစစ်ဆေးပါ။ Output Power အပြည့်နီးပါးအသုံးပြုလိုပါက Power Supply ရဲ့ Voltage/Current capacity နဲ့ Speaker Rating ကိုလည်း ကိုက်ညီအောင်ရွေးချယ်ဖို့ လိုပါတယ်။
